TPS54560B降压稳压器的布局指南
布局是良好电源设计的关键部分。有几种信号路径传导快速变化的电流或电压，这些电流或电压可能与杂散电感或寄生电容相互作用，从而产生噪声或降低性能。
为了减少寄生效应，使用具有X5R或X7R电介质的低ESR陶瓷旁路电容器将VIN引脚旁路到地。
注意尽量减少旁路电容器连接、VIN引脚和捕获二极管阳极形成的回路面积。
将GND引脚直接绑在IC和PowerPAD下方的电源焊盘上。
使用IC正下方的多个通孔将PowerPAD连接到内部PCB接地平面。
将SW引脚连接到捕获二极管的阴极和输出电感器。
由于SW连接是开关节点，因此将捕获二极管和输出电感器放置在靠近SW引脚的位置，并尽量减少PCB导体的面积，以防止过度的电容耦合。
为了在满额定负载下运行，顶部地面区域必须提供足够的散热面积。
RT/CLK引脚对噪声敏感；因此，将RT电阻器放置在尽可能靠近IC的位置，并以最小的迹线长度布线。

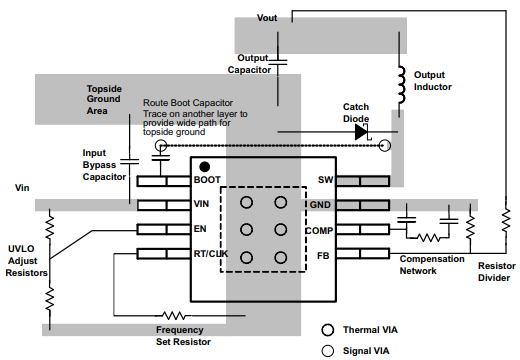

额外的外部组件可以大致如图所示放置。
使用替代PCB布局可能会获得可接受的性能；然而，这种布局已被证明可以产生良好的效果，并且是一种指导方针。
布局示例
