简单了解安森美NCP1117系列电压调节器信息

2026/4/8 11:30:38
浏览次数: 1

NCP1117系列是低压差正电压调节器，能够在800mA的温度下提供超过1.0A的输出电流，最大压降电压为1.2V。

简单了解安森美NCP1117系列电压调节器信息

该系列包含九个固定输出电压，分别为1.5 V、1.8 V、1.9 V、2.0 V、2.5 V、2.85 V、3.3 V、5.0 V和12 V，没有维持调节的最低负载要求。还包括一个可调输出版本，可以通过两个外部电阻器从1.25 V编程到18.8 V。片上微调将参考/输出电压调整到±1.0%的精度范围内。内部保护功能包括输出电流限制、安全操作区域补偿和热关断。NCP1117系列可以在高达20V的输入下运行。器件有SOT-223和DPAK封装。

特性

输出电流超过1.0A

温度超过800mA时最大压降为1.2V

固定输出电压为1.5 V、1.8 V、1.9 V、2.0 V、2.5 V、2.85 V、3.3 V、5.0 V和12 V

可调输出电压选项

固定电压输出设备无最低负载要求

参考/输出电压微调至±1.0%

电流限制、安全操作和热关断保护

20V输入操作

汽车和其他需要独特现场和控制变更要求的应用的NCV前缀；AEC-Q100合格且具备PPAP能力

应用程序

消费品和工业设备监管点

2.85 V版本的主动SCSI终端

开关电源岗位规定

硬盘驱动器控制器

电池充电器

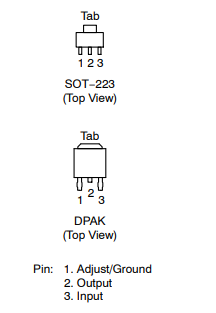

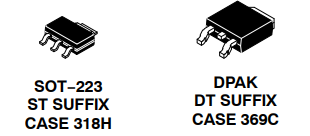

两种不同封装引脚图

简单了解安森美NCP1117系列电压调节器信息
