MAX17504/MAX17504S高效、高压、同步整流降压转换器，具有双集成MOSFET，可在4.5V至60V的输入下工作。它提供高达3.5A和0.9V至90%的VIN输出电压。输出电压范围内的内置补偿消除了对外部组件的需求。-40°C至+125°C的反馈（FB）调节精度为±1.1%。该器件采用紧凑型（5mm x 5mm）TQFN无铅封装，带外露焊盘。仿真模型可用。
该器件具有峰值电流模式控制架构，该架构具有mode功能，可用于在脉宽调制（PWM）、脉冲频率调制（PFM）或不连续模式（DCM）控制方案中操作器件。PWM操作在所有负载下提供恒定频率操作，在对开关频率敏感的应用中非常有用。PFM操作禁用负电感电流，并在轻负载时跳过脉冲以实现高效率。DCM通过不跳过脉冲，仅在轻负载时禁用负电感电流，实现了恒定频率操作，负载比PFM模式轻。DCM操作提供了介于PWM和PFM模式之间的效率性能。MAX17504S具有较低的最小导通时间，可实现更高的开关频率和更小的解决方案尺寸。
可编程软启动功能允许用户减少输入涌入电流。该设备还包含一个输出启用/欠压锁定引脚（EN/UVLO），允许用户在所需的输入电压水平下打开零件。在成功调节输出电压后，开漏极RESET引脚向系统提供延迟的电源良好信号。

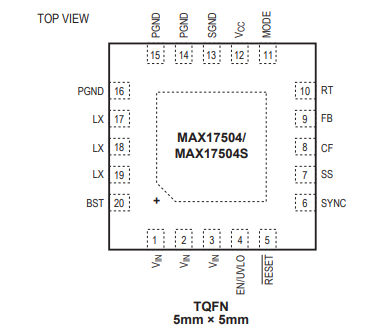

附图：引脚配置图
