简单了解安森美NC7WZ07双缓冲器芯片的定义及特性

2026/4/8 11:39:57

浏览次数: 0

NC7WZ07是安森美onsemi一款双缓冲器，具有来自onsemi TinyLogic超高速（UHS）系列的开漏输出。该器件采用CMOS技术制造，以实现超高速和高输出驱动，同时在宽VCC工作范围内保持低静态功耗。

该设备被指定在非常宽的VCC工作范围内运行。该设备被指定在1.65 V至5.5 V VCC范围内运行。当VCC为0 V时，输入和输出是高阻抗的。输入耐受高达5.5 V的电压，与VCC工作电压无关。

特性

超高速：tPZL=2.3ns（典型）

高IOL输出驱动：3 V VCC时±24 mA

宽VCC工作范围：1.65 V至5.50 V

关闭高阻抗输入/输出电源

过压容限输入有助于5 V到3 V的转换

专有降噪/EMI电路

超小型MicroPak™包装

这些设备无铅、无卤素/BFR，符合RoHS标准

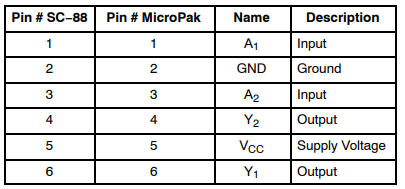

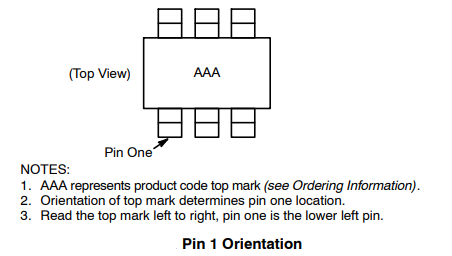

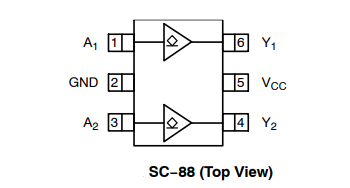

附：引脚配置图

简单了解安森美NC7WZ07双缓冲器芯片的定义及特性
