一文了解安森美FNA23512A智能功率模块的定义及特性

2026/4/8 13:36:15
浏览次数: 1

FNA23512A是Motion SPM 2模块，为交流感应、无刷直流和永磁同步电机提供功能齐全、高性能的逆变器输出级。

一文了解安森美FNA23512A智能功率模块的定义及特性

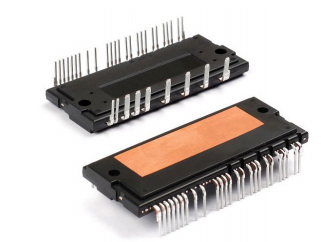

FNA23512A实物图

这些模块集成了内置IGBT的优化栅极驱动，以最大限度地减少EMI和损耗，同时还提供多种模块内保护功能：欠压锁定、过电流关断、温度传感和故障报告。内置的高速HVIC只需要一个电源电压，并将输入的逻辑电平栅极输入转换为高压、大电流驱动信号，以正确驱动模块的内部IGBT。每个相位都有单独的负IGBT端子，以支持最广泛的控制算法。

特性

UL认证号E209204（UL1557）

1200 V–35 A三相IGBT逆变器，包括用于栅极驱动和保护的控制IC

低损耗、短路额定IGBT

使用铝的热阻非常低₂O₃ DBC基板

内置Bootstrap二极管和专用Vs引脚简化PCB布局

将低侧IGBT的发射极引脚与开路引脚分开，用于三相电流传感

支持单接地电源

内置NTC热敏电阻，用于温度监测和管理

通过集成感测IGBT实现可调过电流保护

绝缘额定值为2500 Vrms/1分钟。

这些设备不含卤化物，符合RoHS标准

应用程序

运动控制-工业电机（交流400V级）

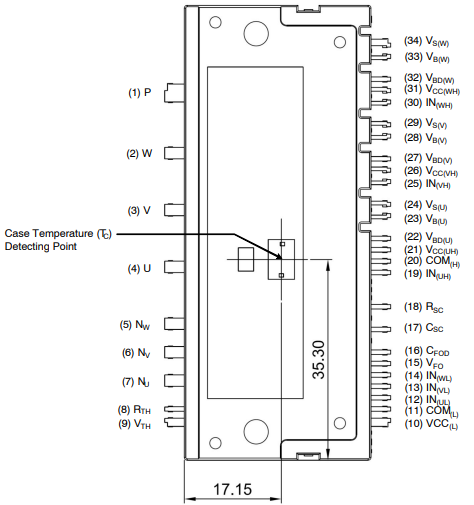

附图：引脚配置信息

一文了解安森美FNA23512A智能功率模块的定义及特性
