在设计容纳AD7606B电子元件的PCB时，请遵循以下布局指南：
模拟和数字部分是分开的，并被限制在电路板的不同区域。
至少使用一个接地平面。该平面可以是共用的，也可以在数字和模拟部分之间分开。在分体式平面的情况下，仅在一个位置连接数字和模拟接地平面，最好尽可能靠近AD7606B。
如果AD7606B位于多个设备需要模数接地连接的系统中，请仅在一个点进行连接：一个尽可能靠近AD7606B的星形接地点。
与接地平面进行稳定连接。避免为多个接地引脚共享一个连接。对于每个接地引脚，使用单独的通孔或多个通孔连接到接地平面。
避免在设备下方运行数字线路，因为这样做会在芯片上产生噪声。允许模拟接地平面在AD7606B下运行，以避免噪声耦合。
用数字接地屏蔽CONVST或时钟等快速开关信号，以避免向电路板的其他部分辐射噪声，并确保它们永远不会在模拟信号路径附近运行。
避免数字和模拟信号的交叉。
电路板上靠近的层上的迹线彼此垂直，以减少电路板馈通的影响。
AD7606B上AVCC和VDRIVE引脚的电源线使用尽可能大的迹线，以提供低阻抗路径并减少电源线上的毛刺影响。在可能的情况下，使用电源平面，并在AD7606B电源引脚和板上的电源轨道之间建立稳定的连接。为每个电源引脚使用单个通孔或多个通孔。
将去耦电容器靠近（理想情况下，直接靠在）电源引脚及其相应的接地引脚。将REFIN/REFOUT引脚、REFCAPA引脚和REFCAPB引脚的去耦电容器尽可能靠近其各自的AD7606B引脚。在可能的情况下，将引脚放置在与AD7606B设备相同的板侧。
图1显示了AD7606B板顶层的建议解耦。图2显示了底层去耦，用于四个AVCC引脚和VDRIVE引脚去耦。当用于AVCC引脚的陶瓷100 nF电容器靠近其各自的器件引脚放置时，引脚37和引脚38之间可以共享一个100 nF的电容器。
图1、图2
为了确保在包含多个AD7606B器件的系统中稳定的器件间性能匹配，AD7606B设备之间的对称布局非常重要。

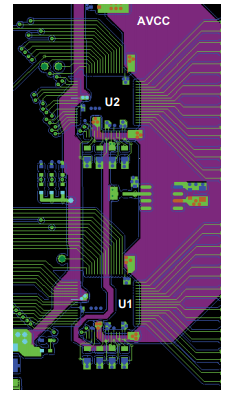

图3显示了两个AD7606B器件的布局。A[SUB]CC[/SUB]电源平面延伸到两个设备的右侧，V[SUB]DRIVE[/SUB]电源轨道延伸到两台设备的左侧。参考芯片位于两个器件之间，参考电压轨道向北延伸到U1的引脚42，向南延伸到U2的引脚42。使用实心接地平面。
这些对称布局原则也可以应用于包含两个以上AD7606B器件的系统。AD7606B器件可以放置在南北方向，参考电压位于器件和南北方向运行的参考轨道之间的中间，类似于下图3。
图3
