SC4503电流模式升压开关稳压器的概述及特性、应用分析

2026/4/10 14:07:18
浏览次数: 1

SC4503是一款1.3MHz电流模式升压开关稳压器，集成1.4A功率晶体管。其高开关频率允许使用微小的表面贴装外部无源元件。SC4503具有组合式关机和软启动引脚。可选的软启动功能消除了启动过程中的高输入电流和输出过冲。内部补偿网络可适应各种电压转换比。内部开关的额定电压为34V，使该设备适用于升压和SEPIC等高压应用。

SC4503提供薄型5引脚TSOT-23和8引脚2X2mm MLPD-W封装。SC4503的低关断电流（<1μA）、高频操作和小尺寸使其适用于便携式应用。

具备的特性：

低饱和电压开关：1.4A时为260mV

1.3MHz恒定开关频率

峰值电流模式控制

内部薪酬

可编程软启动

输入电压范围为2.5V至20V

输出电压高达27V

使用小型电感器和陶瓷电容器

低关断电流（<1μA）

薄型5引脚TSOT-23和8引脚2X2mm MLPD-W封装

应用：

本地DC-DC转换器

TFT偏压电源

XDSL电源

医疗设备

数码相机

便携式设备

白色LED驱动器

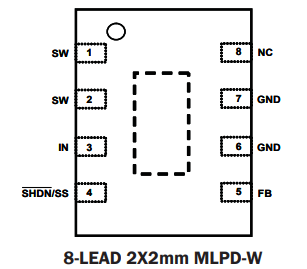

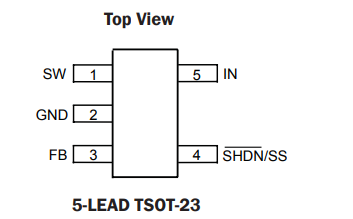

附图：不同封装引脚配置信息

SC4503电流模式升压开关稳压器的概述及特性、应用分析

SC4503电流模式升压开关稳压器的概述及特性、应用分析
