DRV8316C器件是用于三相电机驱动应用的集成95-mΩ（高侧+低侧MOSFET导通电阻）驱动器。该器件通过集成三个半桥MOSFET、栅极驱动器、电荷泵、电流感测放大器、线性稳压器和用于外部负载的降压稳压器，减少了系统组件数量、成本和复杂性。标准串行外围接口（SPI）提供了一种简单的方法，用于配置各种设备设置并通过外部微控制器读取故障诊断信息。或者，硬件接口（引脚）变体允许通过固定的外部电阻器配置最常用的设置。
该架构使用内部状态机来防止短路事件和内部功率MOSFET的dv/dt寄生导通。
DRV8316C器件集成了三个双向电流感测放大器，用于使用内置电流感测来监测通过每个半桥的电流水平。放大器的增益设置可以通过SPI或硬件接口进行调整。
除了高度的设备集成外，DRV8316C还提供了广泛的集成保护功能。这些功能包括电源欠压锁定（UVLO）、电荷泵欠压锁定。故障事件由nFAULT引脚指示，SPI变体的SPI寄存器中提供了详细信息。
DRV8316CT和DRV8316CR器件有0.5mm引脚间距、VQFN表面安装封装。VQFN封装尺寸为7毫米×5毫米。
常见应用主要有：
•CPAP机器
•无刷直流（BLDC）电机模块
•打印机
•摄像头万向节
•暖通空调电机
•小型家用电器
•办公自动化设备
•工厂自动化和机器人

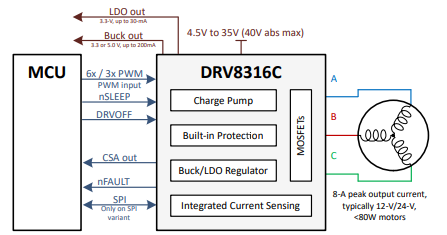

附图：简化示意图
