关于HMC984数字鉴频鉴相器的操作理论分析

2026/4/14 15:28:23
浏览次数: 2

HMC984LP4E的主要目标应用程序将与HMC983LP5E一起使用，如文末图片所示。这两个组件共同构成了一个高性能、低噪声、超低杂散发射的分数N频率合成器。这两个组件被分开，以最大限度地提高它们之间的隔离度，并最大限度地减少所有PLL中存在的常见失真和调制副产物。精心的IC设计和两个组件之间更高的隔离度导致了高性能、高频谱效率的PLL，具有极低的杂散发射。

HMC984LP4E是一款高性能低噪声相位检测器和电荷泵。它由以下主要功能块组成：

参考/晶体缓冲器

参考路径“R”分隔符

差分相位/频率检测器

5V充电泵

两个锁检测电路

串行端口接口

关于HMC984数字鉴频鉴相器的操作理论分析

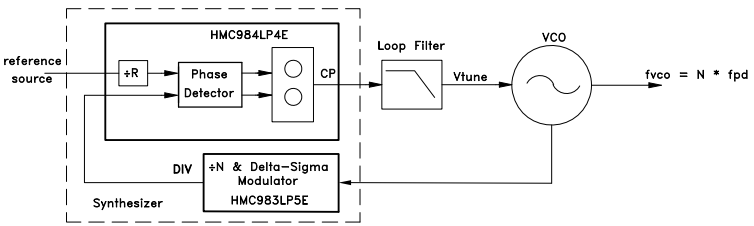

图：HMC984LP4E与HMC983LP5E组成频率合成器的典型应用
