RS-485设备的驱动器输出/接收器输入经常出现高压故障，这是由于电源短路超过TIA/EIA-485-A标准中规定的-7V至+12V范围造成的。通常，RS-485应用需要昂贵的外部保护装置，如正温度系数（PTC）保险丝，才能在这些恶劣的电气环境中运行。在恶劣的电气环境中，系统设计人员还必须考虑常见的EMC问题，选择组件为RS-485总线引脚提供IEC 61000-4-2 ESD、IEC 61000-4-4 EFT和IEC 61000-4-5浪涌保护。
在选择合适的EMC保护组件时，系统设计人员面临着两个挑战：遵守EMC法规，以及将EMC保护的动态击穿特性与RS-485收发器相匹配。为了克服这些挑战，设计人员可能需要运行多个设计、测试和印刷电路板（PCB）板迭代，导致上市时间变慢和项目预算超支。
为了降低系统成本和设计复杂性，ADM2795E在RS-485总线引脚上提供了经过认证的集成EMC保护和过压故障保护。ADM2795E集成EMC和过电压故障保护电路具有最佳的性能匹配，为电路设计人员节省了大量的设计和测试时间。

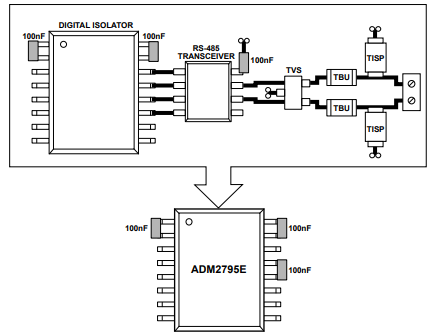

文末图片显示了一个隔离的EMC保护的RS-485电路布局示例，该示例针对RS-485总线引脚的IEC 61000-4-2 ESD 4级、IEC 61000-4-4 EFT 4级和IEC 61000-5-5浪涌保护达到4级。该电路使用几个分立元件，包括两个TISP浪涌保护器、两个瞬态阻断单元（TBU）和一个双TVS。由于ADM2795E的集成保护组件，与具有分立EMC保护组件的解决方案相比，PCB面积显著减小。
