LTC3113宽VIN范围、高效、固定频率、降压-升压DC/DC转换器

2026/4/16 13:49:57
浏览次数: 1

LTC3113是一款宽VIN范围、高效、固定频率、降压-升压DC/DC转换器,可在高于、低于或等于输出电压的输入电压下运行。集成电路中包含的拓扑结构提供了低噪声操作,使其非常适合射频和精密测量应用。

LTC3113可以提供高达3A的连续输出电流,以满足最苛刻的应用。在降压(buck)模式下,可以获得更高的输出电流。集成低RDS(ON)功率MOSFET和高达2MHz的可编程开关频率可实现紧凑的解决方案占地面积。可选择的Burst Mode®操作可提高轻载时的效率。

其他功能包括<1μA停机电流、集成软启动、短路保护、限流和热过载保护。LTC3113采用热增强型16引脚(4mm×5mm×0.75mm)DFN和20引脚TSSOP封装。

具备的特性:

输入电压高于、低于或等于输出电压的稳压输出

1.8V至5.5V输入和输出电压范围

3A连续输出电流VIN>3.0V,VOUT=3.8V

1.5A连续输出电流,VIN≥1.8V,VOUT=3.3V

单个电感器

低噪声降压-升压架构

效率高达96%

可编程频率从300kHz到2MHz

可选择的Burst Mode®操作

停机时输出断开

关断电流:<1μA

内部软启动

小型热增强16引脚(4mm×5mm×0.75mm)DFN封装和20引脚TSSOP封装

应用:

无线调制解调器

备用电源系统

便携式库存终端

便携式条形码阅读器

便携式仪表

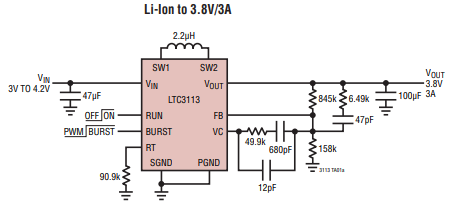

典型应用图如下:

LTC3113宽VIN范围、高效、固定频率、降压-升压DC/DC转换器
