什么是LTC5542无源下变频混频器？都具备哪些特征？

2026/4/20 14:40:26
浏览次数: 2

LTC5542是覆盖600MHz至4GHz频率范围的高动态范围、高增益、无源下变频混频器系列的一部分。LTC5542针对1.6GHz至2.7GHz射频应用进行了优化。LO频率必须在1.7GHz至2.5GHz范围内，才能获得最佳性能。典型的应用是具有2.3GHz至2.7GHz RF输入和低端LO的LTE或WiMAX接收器。

然而，LTC5542的设计工作电压为3.3V；对于最高P1dB，IF放大器可以由5V供电。具有快速切换功能的集成SPDT LO开关可接受两个有源LO信号，同时提供高隔离度。

LTC5542的高转换增益和高动态范围使其能够在高选择性接收机设计中使用有损中频滤波器，同时最大限度地降低总解决方案成本、电路板空间和系统级变化。

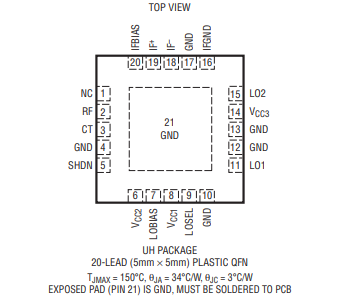

什么是LTC5542无源下变频混频器？都具备哪些特征？

其具备的特性主要如下：

转换增益：2.4GHz时为8dB

IIP3:2.4GHz时为26.8dBm

噪声系数：2.4GHz时为9.9dB

+5dBm阻塞下17.3dB NF

高输入P1dB

3.3V电源，660mW功耗

关机引脚

50Ω单端射频和本振输入

停机时LO输入50Ω匹配

高隔离LO开关

0dBm LO驱动电平

高LO-RF和LO-IF隔离

解决方案规模小
