MAAL-FR0004高增益、低噪声系数MMIC放大器的概述说明

2026/4/21 10:41:41

浏览次数: 2

一、定义

MAAL-FR0004是一款高增益、低噪声系数MMIC放大器，工作频率为5至6 GHz，设计用于集成核心芯片、衰减器/移相器芯片组，或作为C波段的通用低噪声放大器，并封装在4 mm 24引脚塑料QFN中。

MAAL-FR0004使用简单的外部匹配电路在5到6 GHz之间提供出色的输入匹配。

MMIC采用0.18μm PHEMT-GaAs MMIC技术制造。

二、特性

增益：28 dB

输出P1dB:14.7 dBm

噪声系数：1.25 dB

反向隔离：50 dB

输入回波损耗：-17dB

输出回波损耗：-15 dB

无铅4mm 24导联PQFN

符合RoHS标准

三、应用

C波段有源天线

通用

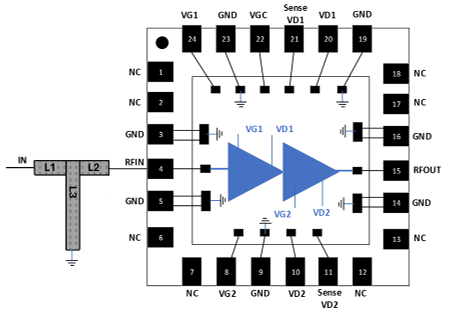

MAAL-FR0004功能示意图
