MACOM新型号MAAL-011286低噪声放大器的概述说明

2026/4/21 10:45:27

浏览次数: 0

一、定义

MAAL-011286是一款易于使用的低噪声放大器。它的工作频率为15至24 GHz，提供1.5 dB的噪声系数、27 dB的增益和+19 dBm的P1dB。输入和输出完全匹配到50Ω，典型回波损耗>12 dB。

该产品采用GaAs pHEMT工艺制造，该工艺具有完全钝化的特点，可提高可靠性。

该放大器可以用作低噪声放大器级，也可以用作高功率应用中的驱动器级。该设备非常适合Ka波段下行卫星通信系统。

二、特性

•低噪声系数：20 GHz时为1.5 dB

•增益：20 GHz时为27 dB

•P1dB:20 GHz时为19 dBm

•OIP3:20 GHz时为29 dBm

•偏置电压：VDD=+3.5 V

•偏置电流：IDSQ=90mA

• 50 Ω 匹配的输入和输出

•3毫米AQFN-12LD封装

•符合RoHS标准

三、应用

•卫星通信

•低地球轨道空间有效载荷

•GEO高通量卫星

•雷达

•EW

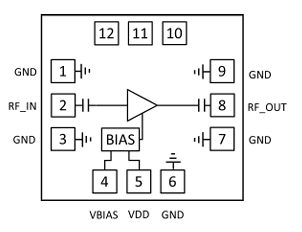

MAAL-011286功能示意图
