MAAL-FR1250低噪声放大器（LNA）的定义及特性说明

2026/4/21 10:51:18

浏览次数: 1

一、定义

MAAL-FR1250是一款3级低噪声放大器（LNA），设计工作频率为8-12GHz，10GHz时噪声系数为1.4dB，增益为24dB。该LNA在输入和输出端口均与50Ω匹配。

MAAL-FR1250具有单个正电压偏置，其中包括直流电流调节。该设备非常适合卫星通信和雷达应用。

MAAL-FR1250采用高性能100nm栅极长度GaN-on-Si HEMT功率技术制造。MMIC使用金焊盘和背面金属化，并采用氮化硅钝化保护，以获得最高水平的可靠性。

二、特性

•增益：24 dB

•噪音：1.4 dB

•输出P1dB:19.5 dBm@10 GHz

•输出饱和功率：10 GHz时为21 dBm

•功耗：1.2 W

•电压：+8V

•无铅5mm QFN-24引线

三、应用

•卫星通信

•雷达

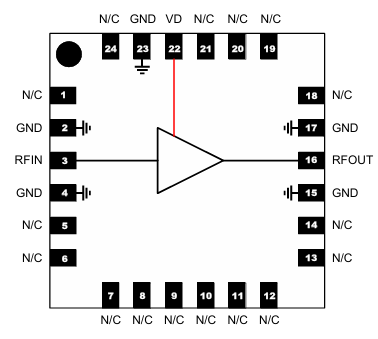

MAAL-FR1250功能示意图
