MAAL-011286低噪声放大器的定义及特性说明

2026/4/21 11:24:23

浏览次数: 1

一、定义

MAAL-011286-DIE是一款易于使用的低噪声放大器。它的工作频率为17.0至21.5 GHz，提供1.4 dB的噪声系数、26 dB的增益和+19 dBm的P1dB。输入和输出完全匹配到50Ω，典型回波损耗>12 dB。

该产品采用GaAs pHEMT工艺制造，该工艺具有完全钝化的特点，可提高可靠性。

MAAL-011286-DIE可用作低噪声放大器级或更高功率应用中的驱动器级。该设备非常适合Ka波段下行卫星通信系统。

二、特性

•低噪声系数：1.4 dB

•增益：26 dB

•P1dB:19 dBm

•OIP3:30 dBm

•偏置电压：VDD=+3.5 V

•偏置电流：IDSQ=90mA

• 50 Ω 匹配的输入和输出

•1.38毫米x 0.78毫米x 0.1毫米模具

•符合RoHS标准

三、应用

•卫星通信

•雷达

•EW

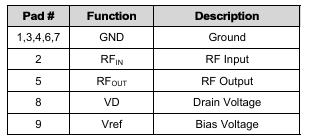

MAAL-011286功能示意图
