MAAL-011264低噪声放大器的定义及特性说明

2026/4/21 11:27:28

浏览次数: 1

一、定义

MAAL-011264-DIE是一款易于使用的低噪声放大器。它的工作频率为27至31.5 GHz，提供1.5 dB的噪声系数、26.5 dB的增益和2.5 dBm的P1dB。输入和输出完全匹配到50Ω，典型回波损耗>12 dB。

该产品采用GaAs pHEMT工艺制造，该工艺具有完全钝化的特点，可提高可靠性。

MAAL-011264-DIE可以用作超低功耗低噪声放大器级，也可以用作更高功率应用中的驱动器级。该设备非常适合Ka波段通信系统。

二、特性

•增益：26.5 dB

•低噪声系数：1.5 dB

•P1dB:2.5 dBm

•OIP3:10 dBm

•偏置电压：VDD=+2 V

•偏置电流：IDSQ=12mA

• 50 Ω 匹配的输入和输出

•0.92 x 0.93 x 0.1毫米模具

•符合RoHS标准

三、应用

•卫星通信

•低地球轨道空间有效载荷

•GEO高通量卫星

•雷达

•EW

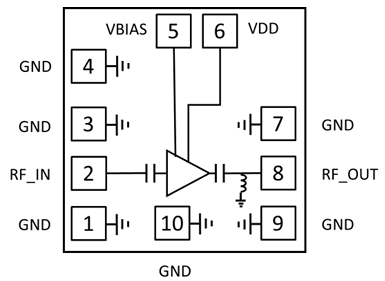

MAAL-011264功能示意图
