MAPS-FR1024高性能GaAs MMIC 6位移相器概述说明

2026/4/21 11:59:45

浏览次数: 2

一、定义

MAPS-FR1024是一款在X波段工作的高性能GaAs MMIC 6位移相器。该器件的标称相移范围为0-360°，步长为5.625°，并使用开关线和高通/低通滤波器的组合来获得非常低的相位误差和插入损耗变化。它覆盖了8到12 GHz的频率范围。

该芯片采用0.18um栅极长度pHEMT技术制造。MMIC使用金焊盘和背面金属化，并采用氮化硅钝化进行完全保护，以获得最高水平的可靠性。

二、特性

插入损耗：-10 GHz时为-8 dB

相移范围：360°

RMS相位误差：2.5°

输入P1dB:20 dBm@10 GHz

输入回波损耗：10 GHz时<-20 dB（所有状态）

输出回波损耗：<16 dB@10 GHz（所有状态）

0 / 5 V控制线

无铅6mm 48导联PQFN封装

符合RoHS标准

三、应用

雷达

电信

仪器仪表

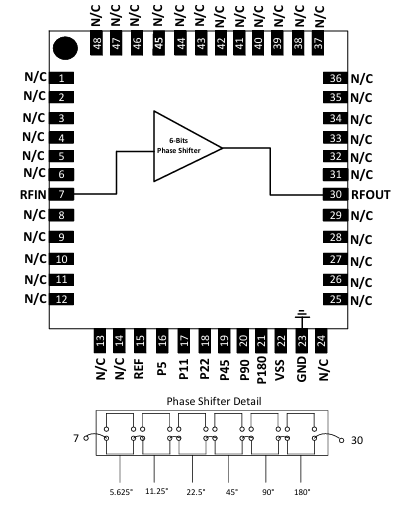

MAPS-FR1024功能示意图
