MADL-011141表面贴装高功率限制器的定义及特性说明

2026/4/21 13:16:43

浏览次数: 3

一、定义

MADL-011141是一款无铅表面贴装高功率限制器，它在紧凑的陶瓷封装中集成了相当于20 PIN、肖特基、限流二极管、电容器、电感器和电阻器。该器件在0.2-1.0 GHz范围内提供卓越的低信号和高信号性能，无直流偏压。

MADL-011141非常适合需要更高性能表面安装限制器组件的更高峰值和CW功率接收器保护器微波电路应用。

二、特性

•CW功率处理：53 dBm

•插入损耗：0.1 dB（200-300 MHz）

•回波损耗：25 dB（200-300 MHz）

•平坦泄漏功率：25 dBm

•无铅10.1 x 6.2 x 3.2 mm3包装

•符合RoHS标准

•密封

三、应用

•航空航天与国防

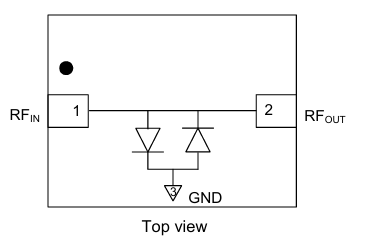

MADL-011141功能示意图
