模拟输入功能：

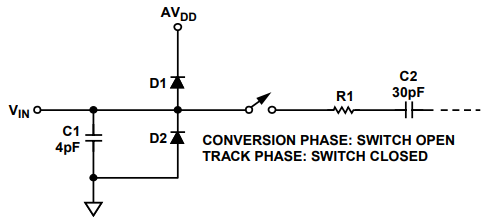

文末图片显示了AD7923模拟输入结构的等效电路。两个二极管D1和D2为模拟输入提供ESD保护。必须注意确保模拟输入信号不会超过电源轨200 mV以上；否则这些二极管变为正向偏置并开始将电流传导到基板中。
10mA是这些二极管可以传导的最大电流，而不会对零件造成不可逆的损坏。电容器C1，如文末图片所示，通常约为4pF，主要归因于引脚电容。电阻器R1是由跟踪和保持开关的导通电阻组成的集总元件，包括输入多路复用器的导通电阻器。总电阻通常约为400Ω。电容器C2是ADC采样电容器，通常具有30pF的电容。对于交流应用，建议在相关模拟输入引脚上使用RC低通滤波器从模拟输入信号中去除高频分量。
在谐波失真和信噪比至关重要的应用中，模拟输入应由低阻抗源驱动。较大的源阻抗会显著影响ADC的交流性能。这可能需要使用输入缓冲放大器。运算放大器的选择取决于特定的应用。
当不使用放大器来驱动模拟输入时，源阻抗应限制在低值。最大源阻抗取决于可以容忍的THD量。THD随着源阻抗的增加和性能的降低而增加。
