ADRF6720是一款宽带正交调制器，集成有合成器，非常适合3G和4G通信系统。ADRF6720由一个高线性宽带调制器、一个集成分数N锁相环（PLL）和四个低相位噪声多核压控振荡器（VCO）组成。
ADRF6720本地振荡器（LO）信号可以通过片上整数N和分数N合成器在内部生成，也可以通过高频低相位噪声LO信号在外部生成。内部集成合成器使用多核VCO实现356.25 MHz至2855 MHz的LO覆盖。在内部LO生成或外部LO输入的情况下，正交信号是用2分频器生成的。当ADRF6720在外部1×LO输入下工作时，多相滤波器会向混频器产生正交输入。
ADRF6720为载波馈通优化、边带抑制、HD3/IP3优化和高端或低端LO注入提供了数字可编程性。

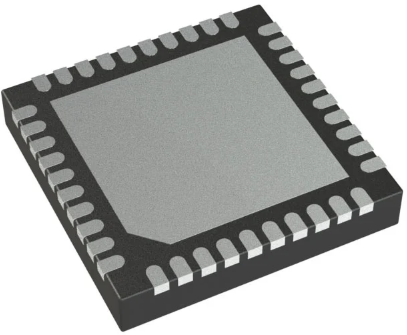

ADRF6720采用硅锗BiCMOS工艺制造。它采用40引脚、符合RoHS标准、6 mm×6 mm LFCSP封装，带有暴露的焊盘。性能规定在-40°C至+85°C的温度范围内。
具备的特性如下：
集成分数N PLL的I/Q调制器
射频输出频率范围：700 MHz至3000 MHz
内部LO频率范围：356.25 MHz至2855 MHz
输出P1dB:2140 MHz时为12.2 dBm
输出IP3:2140 MHz时为32.6 dBm
载波馈通：2140 MHz时为−40.3 dBm
边带抑制：2140 MHz时为-37.6 dBc
本底噪声：2140 MHz时为-157.9 dBm/Hz
基带1 dB调制带宽：>1000 MHz
基带输入偏置电平：0.5V
电源：3.3 V/425 mA
集成射频可调平衡-不平衡转换器，允许单端射频输出
多核集成VCO
HD3/IP3优化
边带抑制和载波馈通优化
高侧/低侧LO注入
可通过3线串行端口接口（SPI）编程
40导联6mm×6mm LFCSP
