LT8640-1开关稳压器的强制连续模式分析

2026/4/22 11:37:34
浏览次数: 1

LT8640-1可以在强制连续模式（FCM）下运行，在宽负载范围内实现快速瞬态响应和全频运行。在FCM中，振荡器连续工作，正SW转换与时钟对齐。

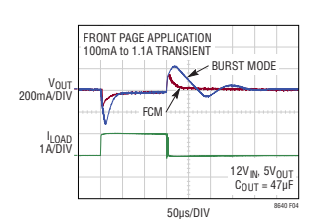

在轻负载或大瞬态条件下，允许使用负电感电流。在这种模式下，LT8640-1可以从输出端吸收电流，并将这种电荷返回到输入端，从而改善负载阶跃瞬态响应（见下图）。

LT8640-1开关稳压器的强制连续模式分析

在轻负载下，FCM操作的效率低于Burst Mode®操作或脉冲跳过模式，但在需要将开关谐波保持在信号频带之外的应用中可能是可取的。如果需要输出以吸收电流，则必须使用FCM。要启用FCM（仅限LT8640-1），请浮动SYNC/MODE引脚。此引脚上的漏电流应<1µA。

如果VIN引脚保持在37V以上或FB引脚保持在反馈参考电压以上8%以上，则禁用FCM。FCM在软启动期间也被禁用，直到软启动电容器完全充电。当FCM以这些方式禁用时，不允许负电感电流，LT8640-1以脉冲跳过模式运行。

为了在宽VIN和VOUT范围内稳健运行，请使用大于LMIN的电感器值。

LT8640-1开关稳压器的强制连续模式分析
