MAAL-010704单级MMIC射频放大器的概述及特性

2026/4/23 14:11:50

浏览次数: 0

MAAL-010704是一款高动态范围单级MMIC LNA，具有出色的线性度和低噪声系数，设计用于0.1至3.5 GHz的工作频率。LNA采用符合RoHS标准的SOT-363封装，不需要外部匹配组件。

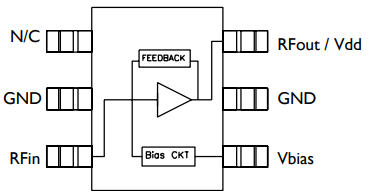

该MMIC具有集成的有源偏置电路，允许直接连接到3V电源，并最大限度地减少温度和工艺的变化。偏置电流可以用外部电阻器设置，以允许用户自定义电流值以适应应用。

MAAL-010704在2 GHz下的噪声系数小于1 dB，OIP3为34 dBm。宽带匹配和单电源操作使该LNA易于使用，简化了其实施，同时保持了出色的性能。低热阻和集成ESD保护显著提高了该产品的质量、可靠性和耐用性。

具备的特性：

•单电源电压3 V~5 V

•集成有源偏置电路

•带外部电阻器的可调电流

•低噪音系数

•高线性OIP3，2 GHz时为34 dBm

•宽带匹配

•集成ESD保护

•符合RoHS标准

MAAL-010704单级MMIC射频放大器的概述及特性
