MAAL-010570单级MMIC低噪声放大器的概述及特性

2026/4/23 14:14:24

浏览次数: 0

MAAL-010570是一款高动态范围单级MMIC LNA，具有出色的线性度和低噪声系数，设计用于0.1至3.5 GHz的工作频率。LNA采用符合RoHS标准的SOT-363封装，不需要外部匹配组件。

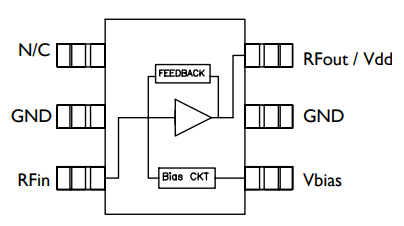

该MMIC具有集成的有源偏置电路，允许直接连接到+3V电源，并最大限度地减少温度和工艺的变化。偏置电流可以用外部电阻器设置，以允许用户自定义电流值以适应应用。

MAAL-010570在2 GHz下的噪声系数小于1 dB，OIP3为34.5 dBm。宽带匹配和单电源操作使该LNA易于使用，简化了其实施，同时保持了出色的性能。低热阻和集成ESD保护显著提高了该产品的质量、可靠性和耐用性。

具备的特性

单电源电压3V~5V

集成有源偏置电路

带外部电阻器的可调电流

低噪声系数

高线性OIP3:34.5 dBm@2 GHz

宽带匹配

集成ESD保护

符合RoHS*标准，兼容260°C回流
