MAAM-011229低噪声放大器是什么？具备哪些特性？

2026/4/23 14:16:49
浏览次数: 0

MAAM-011229是一款宽带高动态范围单级MMIC LNA，采用无铅2毫米8引脚PDFN塑料封装。放大器内部匹配，无需任何外部匹配组件，即可提供3.25 GHz的平坦增益和出色的回波损耗。使用外部匹配可以将可用频率范围扩展到4 GHz以外。

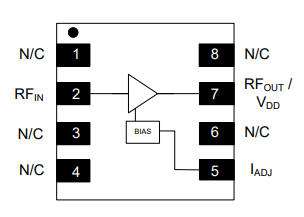

这种低噪声放大器具有集成的有源偏置电路，允许直接连接到3V或5V偏置，并最大限度地减少温度和工艺的变化。偏置电流可以通过可选的外部电阻器进行调节，因此用户可以定制功耗以适应应用。I_ADJ引脚可以用作使能引脚，在操作过程中为设备上下供电。

具备的特性

•19 dB平坦宽带增益至3.25 GHz

•低噪音系数：

1.3 dB@1.2 GHz

3.25 GHz时为1.8 dB

•高线性OIP3：

1.2 GHz时为36 dBm

3.25 GHz时为33 dBm

•内部匹配50Ω

•单电压偏置：3-5V

•集成有源偏置电路

•电流可调20-120mA

•无铅2毫米8导联PDFN封装

•符合RoHS标准

MAAM-011229低噪声放大器是什么？具备哪些特性？
