MAAM-011305低噪声、单级MMIC增益块简述

2026/4/23 14:23:53
浏览次数: 0

MAAM-011305是一款宽带、低噪声、高动态范围、单级MMIC增益块，采用无铅2毫米8-LD PDFN塑料封装。放大器内部匹配，无需任何外部匹配组件，即可提供平坦的增益和良好的8 GHz回波损耗。使用外部匹配可以将可用频率范围扩展到8 GHz以外。

该放大器具有集成有源偏置电路，允许直接连接到3V或5V偏置，并最大限度地减少温度和工艺的变化。偏置电流可以通过可选的外部电阻器设置，因此用户可以定制功耗以适应应用。VBIAS可以用作使能引脚，在操作过程中为设备上下供电。

具备的特性

•16dB平坦宽带增益至8GHz

•低噪音系数：

•1.7 dB噪声系数至1.5 GHz

•6 GHz时2.5 dB噪声系数

•8 GHz时3.4 dB噪声系数

•高线性OIP3：

•2.5 GHz时为35 dBm

•6 GHz时为32 dBm

•8 GHz时为27 dBm

•内部匹配50Ω

•单电压偏置：3-5V

•集成有源偏置电路

•电流可调25-90mA

•无铅2毫米8-LD PDFN封装

•无卤素“绿色”模塑料

•符合RoHS标准

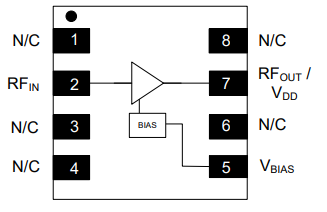

MAAM-011305低噪声、单级MMIC增益块简述
