什么是QPA1724D高功率Ku波段MMIC放大器？

2026/4/24 14:01:41
浏览次数: 1

Qorvo的QPA1724D是一款高功率、封装的Ku波段MMIC放大器，采用Qorvo生产的0.15 um GaN on SiC工艺（QGaN15）制造。QPA1724D的目标是17.3–21.2 GHz的卫星通信频段，提供5瓦的线性功率，三阶互调失真产物为22 dBc。此外，QPA1724D可以提供高达20瓦的输出功率，具有25 dB的小信号增益和30%的功率附加效率。

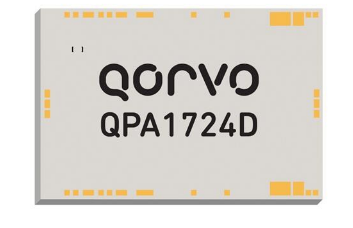

什么是QPA1724D高功率Ku波段MMIC放大器？

QPA1724D还集成了功率检测器，以支持系统诊断和其他需求。

为了简化系统集成，QPA1724D与50欧姆完全匹配，具有直流接地I/O端口，可实现最佳ESD性能。此外，在输入和输出端口的直流接地后还有片上隔直电容器。

QPA1724D非常适合支持商业和军事市场的通信和雷达应用。

QPA1724D经过100%直流和射频测试，以确保符合电气规范。

具备的特性主要如下：

•频率范围：17.3-21.2 GHz

•线性输出：37 dBm

•PSAT（PIN=28 dBm）：43 dBm

•PAE（PIN=28 dBm）：30%

•IMD3（POUT/音调=34 dBm）：−22 dBc

•小信号增益：25 dB

•集成功率检测器

•偏置：VD=20 V，IDQ=396 mA，VG=-2.2 V典型范围

•模具尺寸：4.94 x 3.33 x 0.05毫米
