QPL1841单端MMIC射频放大器IC的概述及特性分析

2026/4/24 14:07:23
浏览次数: 1

QPL1841是一款GaAs pHEMT单端MMIC射频放大器IC，具有12.5dB的增益和5MHz至850MHz的低噪声。这种高线性IC旨在支持宽带CATV DOCSIS 4.0应用，如节点、放大器和远程PHY设备，以及光纤到户（FTTH）、家庭网关和有线调制解调器。低噪声、出色的失真和低增益的结合使其适用于降压放大器和其他分配放大器。该设备由一个电源供电，电压范围为5V至8V，电流设置为115mA。在5V时，QPL1841提供54dBmV TCP的输出，CCN为51dB。QPL1841封装在3 x 3 16引脚QFN中。

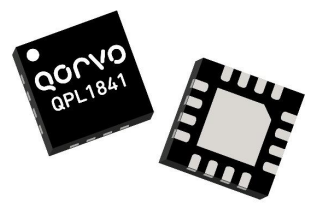

QPL1841单端MMIC射频放大器IC的概述及特性分析

具备的特性主要如下：

• 5 MHz至850 MHz操作

•5V和8V操作

•增益：典型值12.5dB

•TCP：54dBmV@5V

•噪声系数：850MHz时为2.6dB

•使用外部电阻器的可调偏压

•符合RoHS标准

应用

•DOCSIS 4.0放大器

•DOCSIS 4.0光节点

•DOCSIS 4.0远程物理层设备

•FTTH GPON和GEPON

•DOCSIS 4.0有线调制解调器和家庭网关
