QPA4003 Ka波段功率放大器的概述及特性分析

2026/4/24 14:10:42
浏览次数: 1

Qorvo的QPA4003是在Qorvo 0.15um GaN-on-SiC工艺（QGaN15）上制造的Ka波段功率放大器。其工作频率为26.5至29.5 GHz，实现了1.25 W的线性功率，互调失真产物低于-33 dBc，小信号增益为29 dB。饱和输出功率大于37dBm（5W），相关功率附加效率为22%。

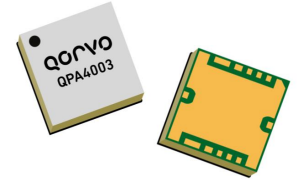

QPA4003 Ka波段功率放大器的概述及特性分析

QPA4003采用5.0 x 5.0 mm层压包装。它可以支持各种操作条件，以最好地支持系统要求。凭借良好的热性能，它可以支持一系列偏置电压。

QPA4003完全匹配50欧姆。射频输入/输出电源对地短路。QPA4003非常适合支持卫星通信和5G基础设施。

具备的特性主要如下：

•频率范围：26.5-29.5 GHz

•PSAT（PIN=16 dBm）：37 dBm

•PAE（PIN=16 dBm）：22%

•功率增益（PIN=16 dBm）：22 dB

•小信号增益：29 dB

•IMD3（POUT=31 dBm/音）：−33 dBc

•偏压：VD=20 V，IDQ=580 mA

•包装尺寸：5.0 x 5.0 x 1.621毫米

应用

•5G基础设施

•卫星通信
