高功率MMIC放大器QPA1314的简述及特性是什么？

2026/4/24 14:11:52
浏览次数: 1

Qorvo的QPA1314是一款封装的高功率MMIC放大器，采用Qorvo生产的0.15 um GaN on SiC工艺（QGaN15）制造。QPA1314的目标是13.75–14.5 GHz卫星通信频段。线性功率为20W，三阶互调失真产物为25dBc。它提供40W的输出功率和27dB的大信号增益，同时实现30%的功率附加效率。如果需要，工作频率可以扩展到12.75-15.35 GHz。

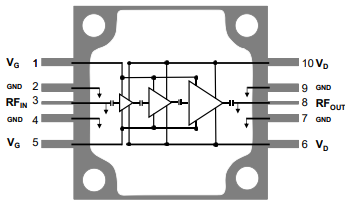

QPA1314采用10引线15 x 15 mm螺栓固定，带铜底座，可实现卓越的热管理。为了简化系统集成，QPA1314与50欧姆完全匹配，具有直流接地I/O端口，可实现最佳ESD性能。

QPA1314非常适合支持商业和军事市场的通信和雷达应用。

QPA1314经过100%直流和射频测试，以确保符合电气规范。

高功率MMIC放大器QPA1314的简述及特性是什么？

具备的特性主要如下：

•频率范围：13.75–14.5 GHz

•扩展频率范围：12.75–15.35 GHz

•线性输出：43 dBm

•输出（PIN=19 dBm）：46 dBm

•PAE（PIN=19 dBm）：30%

•IM3（POUT/音调=40 dBm）：-25 dBc

•小信号增益：29 dB

•偏压：CW，VD=24 V，IDQ=680 mA，VG=-2.3 V典型范围

•包装尺寸：15.24 x 15.24 x 3.53毫米

应用

•卫星通信

•数据链路
