TPS7A52线性稳压器的电路板设计及布局示例

2026/4/27 10:37:08
浏览次数: 2

TPS7A52是一款高电流（2 a）、低噪声（4.4µVRMS）、高精度（1%）低压差线性稳压器，输入范围为1.1 V至6.5 V，输出电压范围为0.8 V至5.1 V。TPS7A/52具有集成电荷泵，便于使用，并具有外部偏置轨，可在整个输出电压范围内实现最低的压降。其电路板设计如下所示：

电路板设计

为了获得最佳的整体性能，请将所有电路组件放置在电路板的同一侧，并尽可能靠近相应的LDO引脚连接。将接地回路连接到输入和输出电容器，并尽可能靠近LDO接地引脚，通过宽的组件侧铜表面连接。为了避免负面的系统性能，不要在输入和输出电容器上使用通孔和长迹线。文末图片所示的接地和布局方案最大限度地减少了电感寄生，从而减少了负载电流瞬变，最大限度地降低了噪声，并提高了电路稳定性。

为了提高性能，使用接地参考平面，可以嵌入PCB本身，也可以放置在PCB底部与组件相对的位置。该参考平面用于确保输出电压的准确性，屏蔽噪声，并且当连接到热垫时，其行为类似于热平面，以从LDO设备传播（或吸收）热量。在大多数应用中，这种接地平面是满足热要求所必需的。

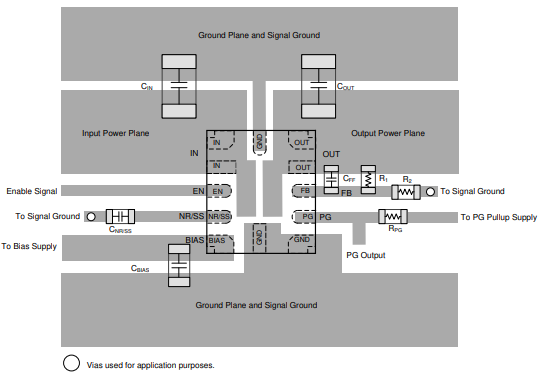

TPS7A52线性稳压器的电路板设计及布局示例

布局示例
