HMC849A高隔离SPDT非反射开关的特性及应用分析

2026/5/6 14:31:58

浏览次数: 1

HMC849ALP4CE是一款低成本无引线表面贴装封装的高隔离非反射直流至6 GHz GaAs pHEMT SPDT开关。该开关非常适合蜂窝/WiMAX/4G基础设施应用，可产生高达60 dB的隔离、0.8 dB的低插入损耗和+52 dBm的输入IP3。

在5-6GHz WiMAX频段内，功率处理非常出色，交换机提供+31dBm的P1dB压缩点。片上电路允许在非常低的直流电流下进行0/+3V或0/+5V的单一正电压控制。设置为逻辑高的启用输入（EN）将使开关处于“全关”状态。

具备的特性：

高隔离度：高达60 dB

单正控制：0/+3V至+5V

高输入IP3:+52 dBm

非反光设计

“全部关闭”状态

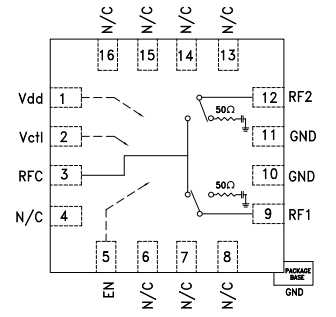

16引脚4x4 mm QFN封装：16 mm²

HMC849AP4CE非常适合：

•蜂窝/4G基础设施

•WiMAX、WiBro和固定无线

•汽车远程信息处理

•移动电台

•测试设备
