LTM4607是一种非隔离降压升压DC/DC电源。只需添加感测电阻器、电感器和一些外部输入和输出电容器，它就可以在4.5V至36V的宽输入范围内提供0.8V至24V的宽输出电压。它通过一个外部电阻器提供可编程的精确调节输出电压。
LTM4607具有集成电流模式降压-升压控制器、具有快速开关速度的超低RDS（ON）FET和集成肖特基二极管。通过电流模式控制和内部反馈回路补偿，LTM4607模块在广泛的工作条件下具有足够的稳定性裕度和良好的瞬态性能，并具有广泛的输出电容器。
通过设置PLLFLTR引脚上的电压，LTM4607的工作频率可以从200kHz调整到400kHz。
布局检查表/示例
LTM4607的高集成度使PCB板布局非常简单。然而，为了优化其电气和热性能，仍然需要考虑一些布局因素。
使用较大的PCB铜区域用于高电流路径，包括VIN、RSENSE、SW1、SW2、PGND和VOUT。它有助于最大限度地减少PCB的传导损耗和热应力。
将高频输入和输出陶瓷电容器放置在VIN、PGND和VOUT引脚旁边，以尽量减少高频噪声。
以最小的PC迹线间距将SENSE-和SENSE+引线布线在一起。避免感测线穿过嘈杂的区域，如开关节点。
在装置下方放置一个专用的电源接地层。
为了最大限度地减少通孔传导损耗并降低模块热应力，使用多个通孔在顶层和其他电源层之间进行互连。
除非通孔被盖住，否则不要将通孔直接放在焊盘上。
对于连接到信号引脚的组件，使用单独的SGND接地铜区域。将SGND连接到装置下方的PGND。

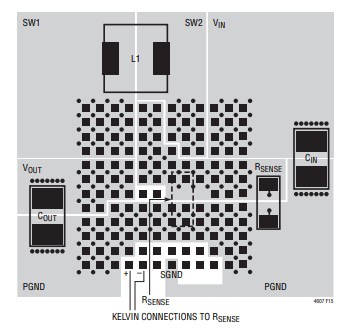

文末图片则给出了推荐布局的一个很好的例子。
