ADI(亚德诺)MAX17550同步降压DC-DC转换器的简述

2026/5/7 13:54:36

浏览次数: 1

MAX17550高效、高压、同步降压DC-DC转换器，集成MOSFET，可在4V至60V输入下运行。该转换器可提供高达25mA的电流，并产生从0.8V到0.9 x VIN的输出电压。反馈（FB）电压在-40°C至+125°C范围内精确到±1.75%以内。

MAX17550采用峰值电流模式控制。该设备可以在脉宽调制（PWM）或脉冲频率调制（PFM）模式下运行。

该设备提供10针（3mm x 2mm）TDFN和10针（3mmx3mm）μMAX®封装。仿真模型可用。

具备的特征如下：

减少外部组件和总成本

•无肖特基-同步

•任何输出电压的内部补偿

•内置软启动

•全陶瓷电容器，布局紧凑

减少DC-DC稳压器的库存数量

•宽4V至60V输入

•可调0.8V至0.9 x VIN输出

•100kHz至2.2MHz可调开关频率，带外部同步

降低功耗

•22µA静态电流

•峰值效率>90%

•PFM可提高轻负载效率

•1.2µA关断电流

在恶劣环境中可靠运行

•峰值电流限制保护

•内置输出电压监测复位

•可编程EN/UVLO阈值

•单调启动进入预偏置负载

•过热保护

•高工业-40°C至+125°C环境工作温度范围/-40°C到+150°C结温范围

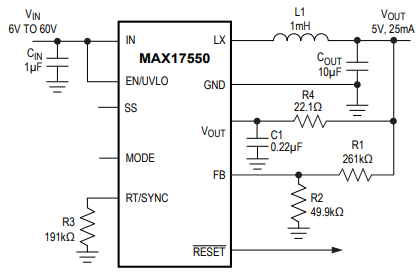

ADI(亚德诺)MAX17550同步降压DC-DC转换器的简述
