MAX77812用户可配置的四相降压转换器的简述分析

2026/5/7 14:07:56

浏览次数: 1

MAX77812是一款四相高效降压（buck）转换器，能够提供高达20A的最大电流。

可编程的启动/关闭顺序和用户可选的相位配置使MAX77812成为处理器供电的理想选择之一。MAX77812具有高效和小的解决方案尺寸，针对空间受限的单电池供电应用进行了优化。

MAX77812采用自适应导通时间PWM控制方案，具有SKIP和低功耗SKIP模式，可提高轻载效率。可编程电流限制通过优化电感器尺寸来减少整体解决方案的占地面积。

差分传感提供高输出电压精度，而增强的瞬态响应（ETR）允许对负载瞬态进行快速输出电压调整。当调节器在操作状态之间转换时，可编程的软启动/停止和斜坡上升/下降转换速率可以控制涌入电流。

带有专用逻辑输入的3.4MHz高速I2C或30MHz SPI接口为系统功率优化提供了完全的可配置性和控制。

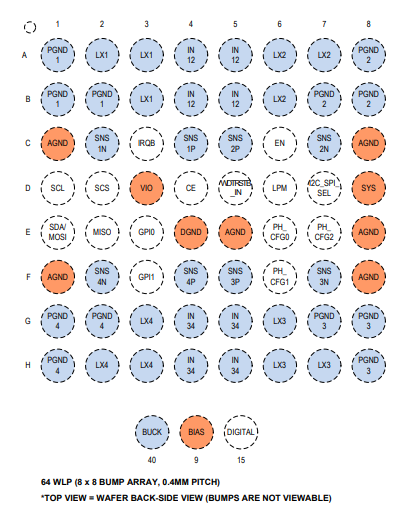

MAX77812提供3.408mm x 3.368mm、64凸块0.4mm间距晶圆级封装（WLP）。

具备的特性如下：

● 20A最大输出电流（每相5A）

● 车辆识别号范围：2.5V至5.5V

● VOUT范围：0.250V至1.525V，步长为5mV

● 差分传感的初始输出精度为±0.5%

● 5 用户可选择的相位配置

● 91% 峰值效率（VIN=3.8V，VOUT=1.1V）

● 自动（SKIP/PWM）和强制PWM模式

● 增强的负载瞬态响应

● 可编程的上升/下降速度

● 可编程启动/关闭顺序

● UVLO、短路和热保护

● 2 用户可编程通用输入

● 3.4MHz高速I2C和30MHz SPI接口

● 3.408mm x 3.368mm，64凸块WLP封装

常见应用

● CPU/GPU、FPGA和DSP电源

● AR/VR头戴式耳机和游戏机

● 锂离子电池供电设备

● 空间受限的便携式电子设备

MAX77812用户可配置的四相降压转换器的简述分析
