MAX96752 GMSL2解串器的定义及应用程序分析

2026/5/7 14:18:25

浏览次数: 1

MAX96752解串器将单链路或双链路GMSL™串行输入转换为单或双OLDI。它们还发送和接收侧信道和外围控制数据，实现视频和双向数据的全双工、单线传输。

OLDI输出可以配置为单端口（4或8通道）或双端口（2 x 4通道），以灵活驱动各种分辨率的显示器。每个端口可容纳高达150MHz的像素时钟速率，在双端口模式下，MAX96752支持高达300MHz的组合像素时钟。

GML2并发控制通道在I2C或UART模式下运行。为外围控制提供了两个额外的I2C或UART通道和一个SPI通道。双向音频通道支持I2S立体声，TDM模式下最多支持8个通道。

规定在-40°C至+105°C的汽车温度范围内运行。这些设备符合AEC-Q100标准。

数据可以通过符合GML2信道规范的低成本50Ω同轴电缆或100ΩSTP电缆传输。

应用程序

● 集群和平视显示器

● 中央信息显示

● 后座椅信息娱乐显示器

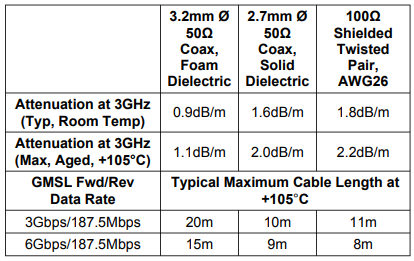

典型最大电缆长度与衰减见下图
