LTC7151S高效单片同步降压稳压器的简述说明

2026/5/7 14:34:50
浏览次数: 2

LTC7151S是一种高效单片同步降压稳压器，能够向负载提供15A的电流。它使用可锁相控制的导通时间恒定频率、电流模式架构。PolyPhase操作允许多个LTC7151S稳压器异相运行，从而减少了所需的输入和输出电容器的数量。工作电源电压范围为3.1V至20V。

工作频率可通过外部电阻器从400kHz编程到3MHz。高频能力允许使用物理上较小的电感器和电容器尺寸。对于开关噪声敏感应用，LTC7151S可以从400kHz到3MHz进行外部同步。PHMODE引脚允许用户控制输出时钟信号的相位。独特的恒定频率/受控导通时间架构非常适合在高频下运行同时要求快速瞬态响应的高降压比应用。

LTC7151S采用第二代Silent Switcher 2技术，包括集成旁路电容器，在高频下提供高效的解决方案，具有出色的EMI性能。

特性

Silent Switcher®2低电磁干扰架构

车辆识别号范围：3.1V至20V

输出电压范围：0.5V至5.5V

差分VOUT远程检测

可调频率：400kHz至3MHz

PolyPhase®操作：最多12个阶段

输出跟踪和软启动

参考精度：±1%超温（-40°C至150°C）

电流模式操作，实现出色的线路和负载瞬态响应

精确的1.2V运行引脚阈值

支持强制连续/不连续模式

28引脚热增强4mm×5mm LQFN封装

AEC-Q100符合汽车应用标准（温度等级0:-40°C至150°C）

应用

汽车和工业电源

服务器电源应用

分布式电力系统

ASIC、FPGA、DSP、µP等的负载点电源

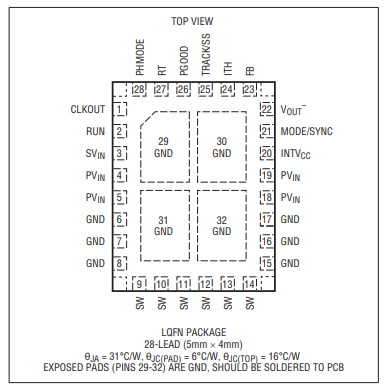

其引脚配置信息如下图：

LTC7151S高效单片同步降压稳压器的简述说明
