LTC3129 是一款高效率、200mA 降压-升压型 DC/DC 转换器，具有 VIN 和 VOUT 宽电压范围。它具有精确的 RUN 引脚阈值，支持可预测调节器开启，并提供最大功率点控制(MPPC)能力，以确保从光伏板等非理想电源中获取最大功率。其PWM模式操作如下所示：
如果PWM引脚为高，或者如果转换器上的负载电流足够高，可以命令PWM模式以PWM低运行，LTC3129将使用内部补偿的平均电流模式控制回路在固定的1.2MHz PWM模式下运行。PWM模式最大限度地减少了输出电压纹波，并产生了低噪声的开关频谱。专有的开关算法提供了操作模式之间的无缝转换，并消除了所有操作模式中平均电感器电流、电感器纹波电流和回路传递函数的不连续性。与传统的降压-升压转换器相比，这些优点提高了效率，改善了回路稳定性，降低了输出电压纹波。

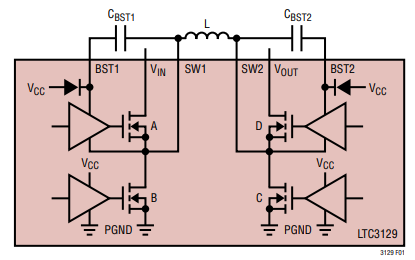

下图显示了LTC3129功率级的拓扑结构，该功率级由四个N沟道DMOS开关及其相关栅极驱动器组成。
在PWM模式操作中，两个开关引脚在每个周期都会独立于输入和输出电压进行转换。响应于内部控制回路命令，内部脉宽调制器产生适当的开关占空比，以保持输出电压的调节。
当从高输入电压降压到较低输出电压时，转换器在降压模式下运行，开关D在整个开关周期内保持导通，除了最小开关低持续时间（通常为90ns）。在开关低持续时间期间，开关C接通，这迫使SW2变低并对快速电容器CBST2充电。这确保了BST2上的开关D栅极驱动器电源轨得以保持。调整开关A和B的占空比，以保持降压模式下的输出电压调节。
如果输入电压低于输出电压，则转换器以升压模式运行。除最小开关低持续时间（通常为90ns）外，开关A在整个开关周期内保持开启状态。在开关低持续时间期间，开关B被接通，这迫使SW1变低并对快速电容器CBST1充电。这确保了BST1上的开关A栅极驱动器电源轨得以保持。调整开关C和D的占空比，以在升压模式下保持输出电压调节。
