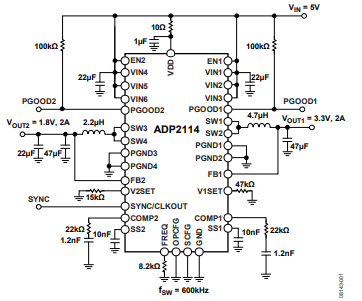

ADP2114是一款多功能同步降压开关稳压器，可满足各种客户负载点要求。两个PWM通道可以配置为在2A和2A（或3A/1A）下提供独立的输出，也可以配置为能够提供4A的单个交错输出。这两个PWM信道是180°相移的，以减少输入纹波电流并减少输入电容。ADP2114提供高效率，工作在高达2 MHz的开关频率下。在轻负载下，ADP2114可以设置为在脉冲跳过模式下运行以提高效率，或设置为强制PWM模式以减少EMI。
ADP2114的设计具有优化的栅极转换速率，可减少EMI发射，使其能够实现对电源敏感的高性能信号链电路。开关频率可以设置为300 kHz、600 kHz或1.2 MHz，并且可以与外部时钟同步，从而最大限度地减少系统噪声。双向同步引脚也可配置为90°异相输出时钟，为可堆叠的多相电源解决方案提供了可能性。
ADP2114的输入电压范围为2.75 V至5.5 V，它可以转换为0.8 V、1.2 V、1.5 V、1.8 V、2.5 V或3.3 V的固定输出，这些输出可以使用外部电阻器为每个通道独立设置。使用电阻分压器，还可以将输出电压设置为低至0.6 V。ADP2114在-40°C至+125°C的结温范围内工作。
控制架构
ADP2114由两个降压直流-直流转换器组成，通过调节内部高压侧P沟道功率MOSFET和低压侧N沟道功率MOSFETs的导通和关断占空比来提供稳定的输出电压VOUT1和VOUT2。在稳态操作中，输出电压VOUT在反馈引脚FB1（FB2）上感测，并与VISET（V2SET）引脚上的选定输出电压成比例衰减。
误差放大器对反馈电压和参考电压（VREF=0.6V）之间的误差进行积分，以在COMP1（COMP2）引脚处产生误差电压。当低侧N沟道MOSFET导通时，谷电感器电流由电流感测放大器感测。
内部振荡器以固定的开关频率关闭低侧N沟道MOSFET并打开高侧P沟道MOSFET。当高侧P沟道MOSFET启用时，谷值电感器电流信息被添加到仿真斜坡信号中，并由PWM比较器与误差电压进行比较。PWM比较器的输出通过调整切换功率器件的PWM脉冲的后沿来调制占空比。斜率补偿在模拟斜坡信号内部编程，并根据VIN、VOUT和开关频率自动选择。这防止了电感器电流在大于50%占空比操作下的亚谐波振荡。
通过电路监视器和调整低压侧和高压侧驱动器输出的防冲控制逻辑，以确保在接通切换之前先断开。这种监测和控制防止了内部高侧P沟道功率MOSFET和低侧N沟道功率MOS晶体管之间的交叉传导。
