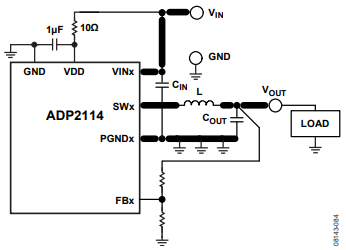

良好的电路板布局对于从ADP2114的每个通道获得最佳性能至关重要。不良的电路布局会降低输出纹波和调节，以及EMI和电磁兼容性性能。有关最佳布局，请参阅以下指南：
使用单独的模拟和电源接地平面。将敏感模拟电路（如输出分压器组件）的接地参考连接到模拟地。此外，将电源组件的接地参考（如输入和输出电容器）连接到电源地。将两个接地平面连接到ADP2114的裸露焊盘。
将每个通道的输入电容器尽可能靠近VINx引脚，并将另一端连接到最近的电源接地平面。
为了获得低噪声和更好的瞬态性能，建议在VINx和VDD之间使用滤波器。在VDD引脚和VINx引脚之间放置一个1µF、10Ω的低通输入滤波器，尽可能靠近GND引脚。
确保大电流回路迹线尽可能短和宽。使从CIN通过L、COUT和电源接地平面回到CIN的高电流路径尽可能短。为了实现这一点，请确保输入和输出电容器共享一个公共的电源接地平面。此外，使从PGNDx引脚通过L和COUT回到电源接地平面的高电流路径尽可能短。为此，请确保ADP2114的PGNDx引脚连接到PGND平面，尽可能靠近输入和输出电容器。
将ADP2114暴露的焊盘连接到大铜平面，以最大限度地提高其功耗能力。热导率可以使用JEDEC规范JESD51-7中描述的方法获得。
将反馈电阻分压器网络尽可能靠近FBx引脚，以防止噪声拾取。尽量减少将反馈电阻分压器顶部连接到输出的迹线长度，同时远离可能导致噪声拾取的高电流迹线和开关节点SWx。为了减少噪声拾取，在FBx迹线的两侧放置一个模拟接地平面，并使其尽可能小，以减少寄生电容拾取。
