TSS 43ULN+放大器具备快速关机切换功能——0.5至4 GHz

2026/5/12 9:29:04

浏览次数: 1

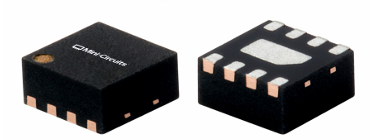

TSS-43ULN+是一款基于pHEMT的MMIC低噪声放大器，采用2×2 mm QFN式封装，带宽从0.5 GHz扩展到4 GHz。该模型提供19 dB的典型增益，噪声系数为0.4 dB，OIP3为+36.1 dBm。

与TSS型号系列中的对应产品一样，它具有集成关闭功能，允许关闭放大器，以保护放大器免受瞬态射频功率尖峰的影响，并在不使用时节省功耗。

具备的特征：

典型低噪声系数。0.4分贝

高增益，典型。19分贝

OIP3高，典型。+36.1 dBm

快速关机功能，14.4 ns

单电源电压，59 mA时为+5 V

2x2 mm 8引线QFN型封装
