了解HMC778LP6CE锁相环(PLL)频率合成器的基础信息

2026/5/12 11:05:28
浏览次数: 2

HMC778LP6CE是一款功能齐全的分数N锁相环（PLL）频率合成器，带有集成压控振荡器（VCO）。并且采用无引线QFN 6 x 6 mm表面安装封装。输入参考频率范围为DC至350 MHz，而分数合成器中的先进delta-sigma调制器设计允许超精细的步长和非常低的杂散产物。

高度集成的结构在温度、冲击和工艺方面提供了优异的相位噪声性能。此外，HMC778LP6CE还提供扫频和调制功能、外部触发、双缓冲、精确频率控制、相位调制等。

特性

射频带宽：9.6 GHz至10.8 GHz

分数或整数模式

超低相位噪声

10.2 GHz；50 MHz参考。

-10 kHz时为106/-102 dBc/Hz（Int/frac）

-140 dBc/Hz@1 MHZ（开环）

品质因数（FOM）

-230/-227 dBc/Hz（整数/分数）

24位步长，分辨率3 Hz典型值

350MHz，14位参考路径输入

频率和相位调制

集成扫频器

触发跳频

外部触发

40引线6 x 6 mm SMT封装：36 mm²

典型应用

VSAT无线电

微波点对点无线电

测试设备和工业控制

军事最终用途

相控阵应用

FMCW雷达系统

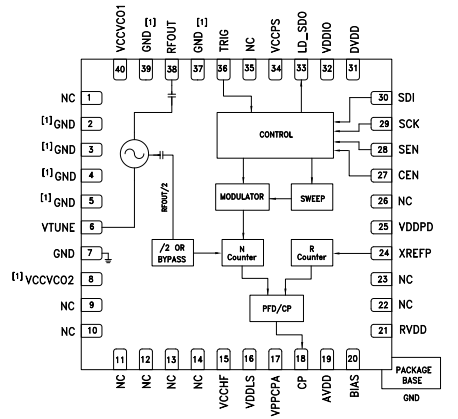

其引脚配置信息可参考下图：

了解HMC778LP6CE锁相环(PLL)频率合成器的基础信息
