NB6L14S时钟/数据扇出缓冲器的简述及特性分析

2026/5/12 14:08:37

浏览次数: 3

NB6L14S是一款1:4差分时钟或数据接收器，可接受任意电平差分输入信号：LVPECL、CML、LVDS或HSCL。这些信号将被转换为LVDS，并将分发四个相同的时钟或数据副本，分别工作在2.0 GHz或2.5 Gb/s。

因此，NB6L14S非常适合SONET、GigE、光纤通道、背板和其他时钟或数据分发应用。

NB6L14S具有从GND+50 mV到VCC–50 mV的宽输入共模范围。结合输入端的50Ω内部终端电阻器，NB6L14S是将各种差分或单端时钟或数据信号转换为350 mV典型LVDS输出电平的理想选择。

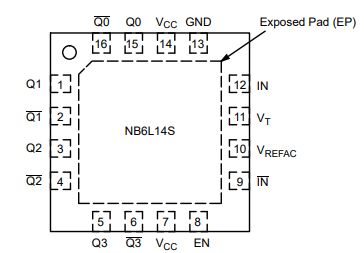

NB6L14S是NB6N14S的2.5 V版本，采用3 mm x 3 mm 16-QFN小型封装。

NB6L14S时钟/数据扇出缓冲器的简述及特性分析

NB6L14S是ECLinPS MAX™系列高性能产品中的一员。

特性

最大输入时钟频率>2.0 GHz

最大输入数据速率>2.5 Gb/s

RMS时钟抖动的最大值为1ps

通常为10ps的数据相关抖动

380 ps典型传播延迟

120 ps典型的上升和下降时间

单电源；VCC=2.5±5%

VREF_AC参考输出
