HMC792LP4E SMT封装的宽带6位GaAs IC数字衰减器简述

2026/5/13 14:30:53
浏览次数: 3

HMC792LP4E是一款低成本无引线SMT封装的宽带6位GaAs IC数字衰减器。这种多功能数字衰减器结合了片外交流接地电容器，用于近直流操作，使其适用于各种射频和中频应用。双模控制接口兼容CMOS/TTL，可接受三线串行输入或6位并行字。

HMC792LP4E还具有用户可选择的通电状态和串行输出端口，用于级联其他Hittite串行控制组件。

HMC792LP4E采用符合RoHS标准的4x4 mm QFN无引线封装，不需要外部匹配组件。

特性

0.25 dB LSB阶跃至15.75 dB

通电状态选择

高输入IP3:+55 dBm

低插入损耗：1.8 dB@2.0 GHz

TTL/CMOS兼容，串行，并行

或闭锁式并联控制

±0.2 dB典型阶跃误差

单路+3V或+5V电源

24引脚4x4mm SMT封装：16mm2

HMC792LP4E非常适合：

•蜂窝/3G基础设施

•WiBro/WiMAX/4G

•微波无线电和甚小孔径终端

•测试设备和传感器

•中频和射频应用

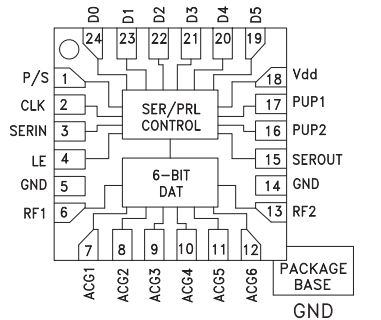

HMC792LP4E SMT封装的宽带6位GaAs IC数字衰减器简述
