LTC2847多协议收发器的简述及特征分析

2026/5/13 14:38:36
浏览次数: 2

LTC2847是一款带片上电缆终端的3驱动器/3接收器多协议收发器。当与LTC2845结合使用时，该芯片组形成一个完整的软件可选DTE或DCE接口端口，支持RS232、RS449、EIA530、EIA530-a、V.35、V.36和X.21协议。LTC2847内部提供了所有必要的电缆端接。

LTC2847多协议收发器的简述及特征分析

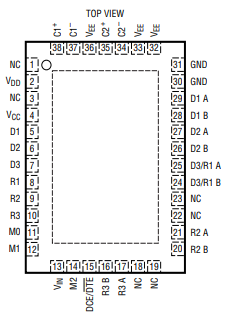

VCC为驱动器、接收器和内部电荷泵供电，该电荷泵只需要五个节省空间的表面安装电容器。VIN电源驱动包括接收器输出驱动器的数字接口电路。它可以连接到VCC或关闭较低的电源（低至3V），以与低压ASIC接口。LTC2847采用0.8mm高、5mm×7mm QFN封装。

具备的特征

软件可选收发器支持：RS232、RS449、EIA530、EIA530-A、V.35、V.36、X.21

由单个5V电源供电

数字接口的独立电源引脚工作电压低至3V

片上电缆端接

配备LTC2845的完整DTE或DCE端口

提供38针5mm×7mm QFN封装

应用

数据网络

CSU和DSU

数据路由器
