ZVE-453HP高增益放大器的定义及特征应用说明

2026/5/19 11:52:29

浏览次数: 1

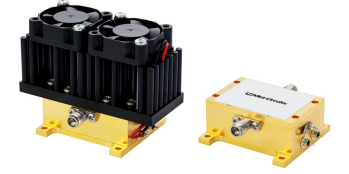

Mini-Circuits的ZVE-453HP（X）+是一款同轴、1.25瓦宽带高增益放大器，工作频率为18至45 GHz。该型号在+10至+15 V的单个正电源范围内运行，允许用户选择所需的工作电压。

内部DC-DC转换电路在整个输入电压范围内保持恒定的效率。放大器具有多种直流保护功能，如过压、反向电压和浪涌电流，可保护放大器在操作过程中不受损坏。

宽带操作与高输出功率相结合，使该放大器成为测试和仪器应用的理想选择。

具备的特征：

高增益，典型值39 dB。在整个操作范围内

出色的增益平坦度，典型值为±2.5 dB。

饱和输出功率，+31 dBm典型值。

可调直流电压，+10至+15 V

应用

宽带测试和仪器

5G毫米波

卫星通信

无线基础设施
