A6011射频放大器（2000-6000 MHz）简述及不同封装图

2026/5/20 10:26:25

浏览次数: 1

A6011射频放大器是一种离散混合设计，它使用薄膜制造工艺来实现精确的性能和高可靠性。

这种单级GaAs FET反馈放大器设计在宽带频率范围内显示出令人印象深刻的性能特征。射频扼流圈用于直流电源去耦。TO-8和表面贴装封装都是密封的，并且可以根据MIL-STD-883进行环境屏蔽。

特性

低噪声系数：1.5 dB

中等输出功率：+18dBm

高效率：+5 VDC时为58 mA

pHEMT放大器

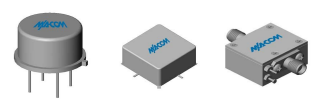

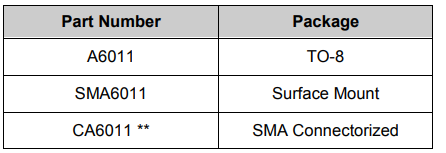

详细型号及封装类型

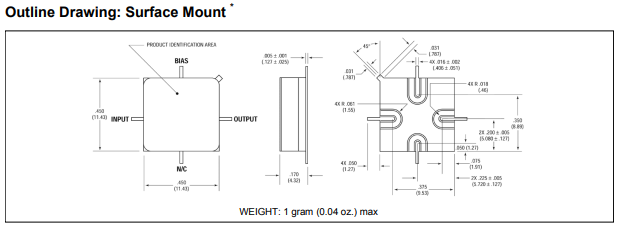

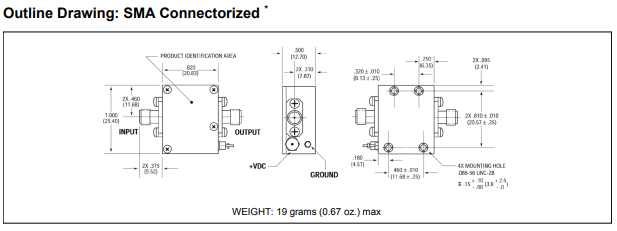

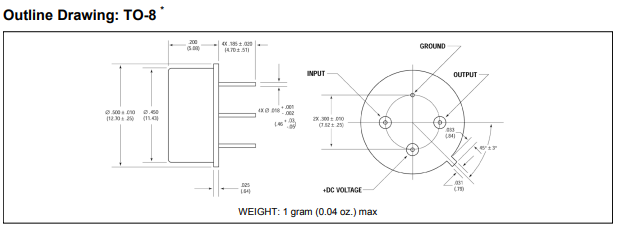

A6011射频放大器不同封装下的外形图
