MZ7407双平衡混频器的定义及封装尺寸图

2026/5/20 10:35:22

浏览次数: 0

MZ7407是一款双平衡混频器，专为军事、商业和测试设备应用而设计。该设计利用肖特基环形四元二极管和宽带软介质和铁氧体平衡-不平衡转换器来获得优异的性能。

该混频器也可用作相位检测器和/或双相调制器，因为中频端口与二极管直流耦合。内部使用的高温焊料和焊接装配工艺使其非常适合手动、半自动装配。

具备的特征：

LO 3.5至18 GHz

射频6至18 GHz

中频直流至3 GHz

LO驱动：+7 dBm（标称）

微型包装

宽带宽

配备可现场更换的连接器

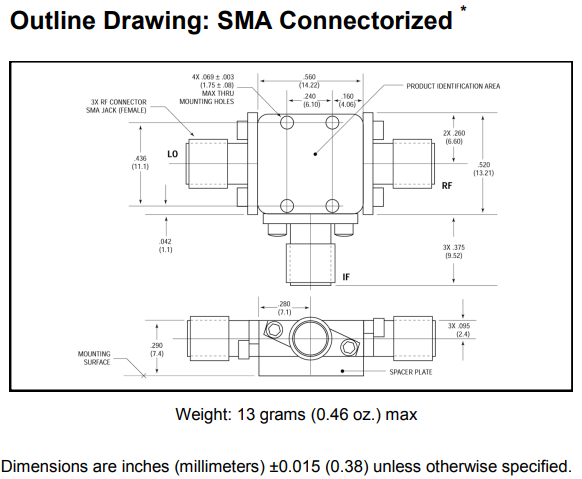

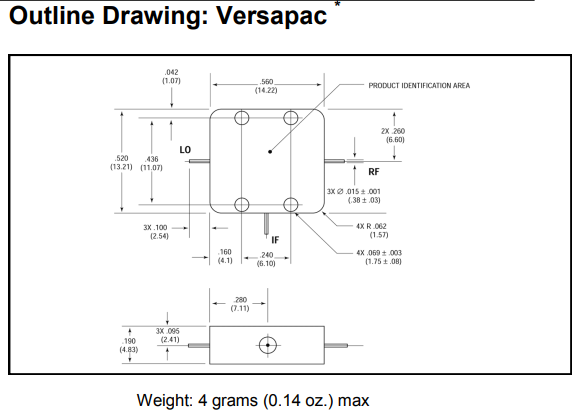

MZ7407双平衡混频器不同封装的尺寸图
