ADP5300电流降压稳压器的定义及特征分析

2026/5/21 13:48:08
浏览次数: 1

ADP5300是一款高效、超低静态电流降压稳压器，仅消耗180 nA静态电流来调节输出。

ADP5300的输入电源电压范围为2.15 V至6.50 V，允许使用多种碱性或镍氢电池、锂离子电池或其他电源。输出电压可通过外部VID电阻器和工厂保险丝在0.8 V至5.0 V之间选择。整个解决方案只需要四个微小的外部组件。

ADP5300可以通过SYNC/mode引脚在滞后模式和脉宽调制（PWM）模式之间运行。滞后模式下的调节器在小于1mW的功率下实现了出色的效率，并提供高达50mA的输出电流。PWM模式下的调节器产生较低的输出纹波，并提供高达500mA的输出电流。设备运行期间的灵活配置能力实现了非常高效的电源管理，以满足最长的电池寿命和低系统噪声要求。

ADP5300包含一个VOUTOK标志，该标志监测输出电压，并在PWM模式下以2 MHz的开关频率运行。SYNC/MODE可以与1.5 MHz至2.5 MHz的外部时钟同步。

ADP5300包括一个STOP引脚，可以暂时禁用调节器开关，这样可以实现安静的系统环境，从而有利于噪声敏感电路，如数据转换、RF数据传输和模拟感测。

ADP5300的其他关键功能包括单独的启用、QOD和安全功能，如过电流保护（OCP）、热关断（TSD）和输入欠压锁定（UVLO）。

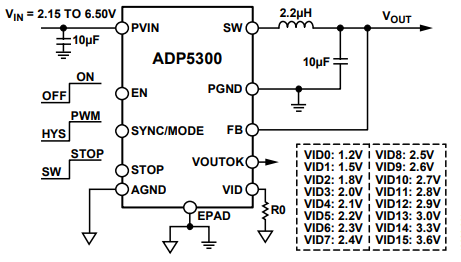

ADP5300电流降压稳压器的定义及特征分析

ADP5300提供10引脚、3 mm×3 mm LFCSP，额定工作温度范围为-40°C至+125°C。

特性

输入电源电压范围：2.15 V至6.50 V

工作电压低至2.00 V

超低180 nA静态电流

可选输出电压为0.8 V至5.0 V

PWM模式下全温度范围内输出精度为±1.5%

可选择磁滞模式或PWM操作模式

输出电流

滞后模式下高达50mA

PWM模式下高达500mA

VOUTOK标志监测输出电压

超快停止切换控制

100%占空比运行模式

PWM模式下的典型开关频率为2.0 MHz，可选SYNC时钟范围为1.5 MHz至2.5 MHz

快速输出放电（QOD）选项

UVLO、OCP和TSD保护

10导联，3毫米×3毫米LFCSP

−40°C至+125°C的工作温度范围

应用

能源（天然气和水）计量

便携式和电池供电设备

医学应用

保持电源畅通
