IPP-5020 单端阻抗变压器的定义及详情数据信息

2026/5/21 14:05:49

浏览次数: 2

IPP-5020 是一款单端阻抗变压器，工作频率范围为 20 – 1000 MHz（0.02 至 1 GHz），平均功率为 25 瓦。IPP-5020将阻抗从J1的50欧姆转换为J2的25欧姆。其插入损耗小于0.50 dB。它的VSWR低于1.4：1。

单端变压器用于连接不同阻抗的输电线路。IPP为天线驱动器、业余无线电、商业和军用应用提供单端阻抗变压器，频率范围为20-2500 MHz。

数据详情信息：

动力:25

VSWR Max:1.40:1

插入损耗:0.5

阻抗 J1，J2:J1：50，J2：25

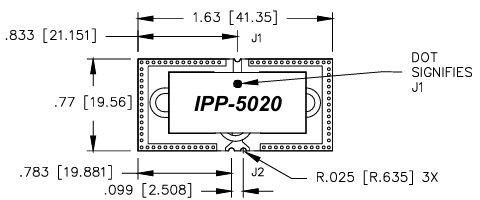

包装尺寸:1.25 x 0.6

包装风格:SMD

出口分类:EAR99
